变电站磁屏蔽

变电站磁屏蔽
PowerShield^® 屏蔽系统用于保护人员和设备免受低频磁场的影响，如变压器、低 / 中 / 高压设备、电缆和电气设备造成的磁场。使用 PowerShield^® 屏蔽系统可以在预防保健方面，尽可能降低人员的现场暴露。

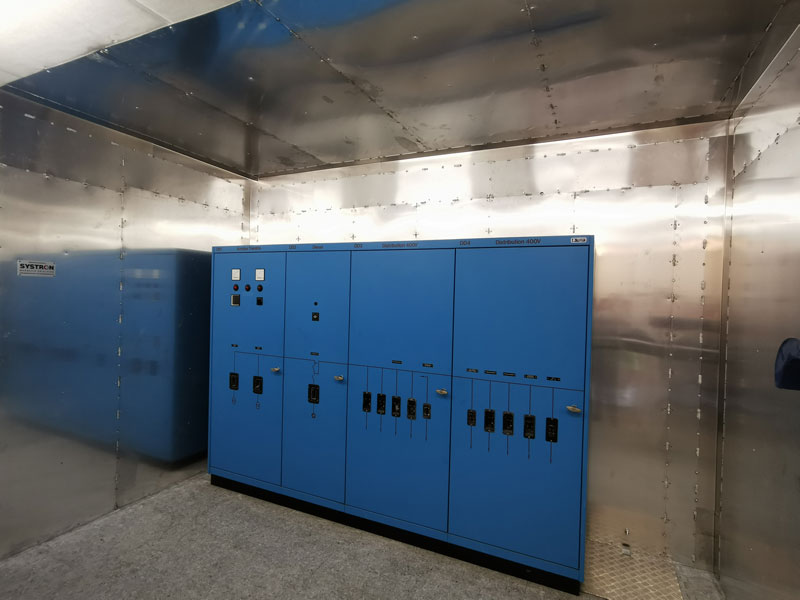

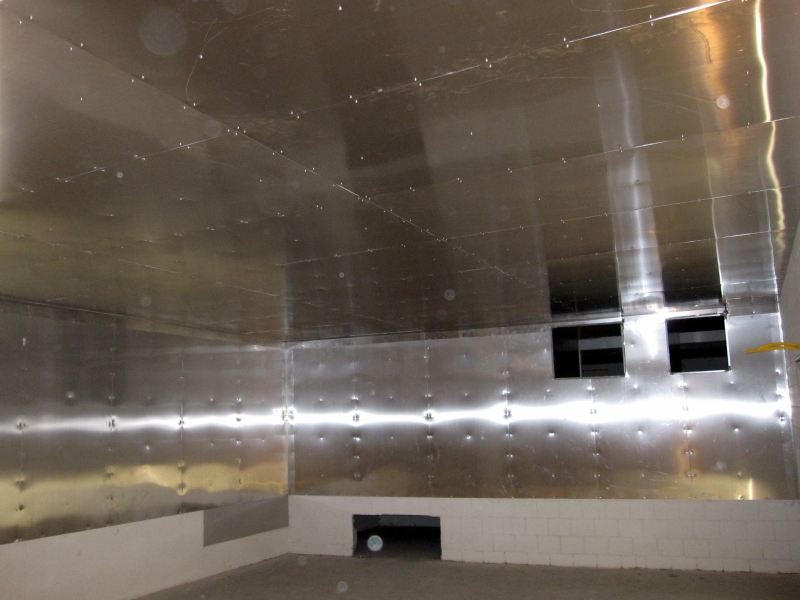

PowerShield^® 是基于磁性和导电合金的组合，可以用来屏蔽单个区域，如天花板、墙壁和地板。整个房间可以大限度地屏蔽保护，其使用方法是将屏蔽板应用于电气室内，如变压器站、开关柜、配电室、天花板和墙壁上，以保护上面的房间免受电磁场的影响。

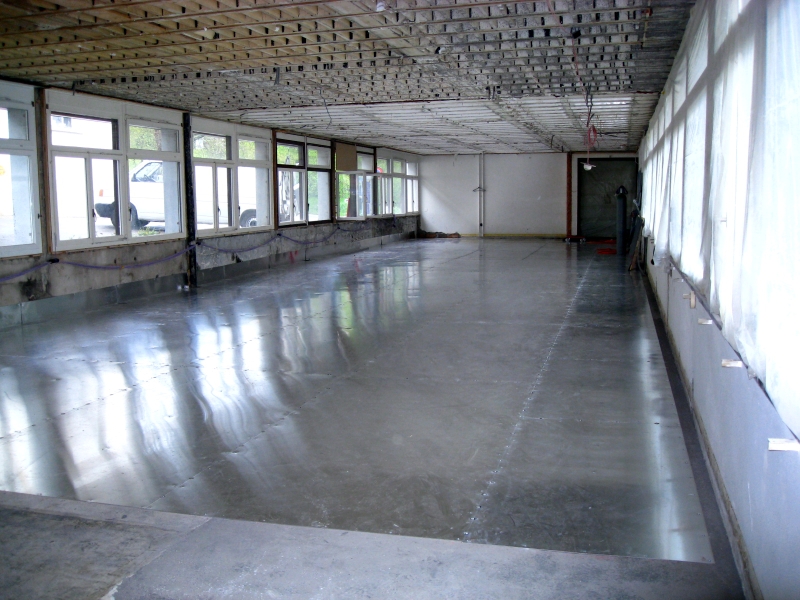

另外，屏蔽板也可以不安装含有电磁场源的房间内，而是安装在房间上方的地板上。使用 PowerShield^® 任何一种技术都能确保大程度的保护。


案 例：
在瑞士最大的火车站 - 苏黎世总站，由于修建新的铁轨，一个变电站不得不搬迁。在变压器的正上方和下方，有所谓的 “敏感使用场所”，主要是商店。

由于商店被定义为“敏感使用场所”，因此必须在电气室的上方和下方采取措施来减少低频磁场，以满足“瑞士非电离辐射 NISV 条例的法定限制。因此，整个变电站必须进行磁屏蔽。

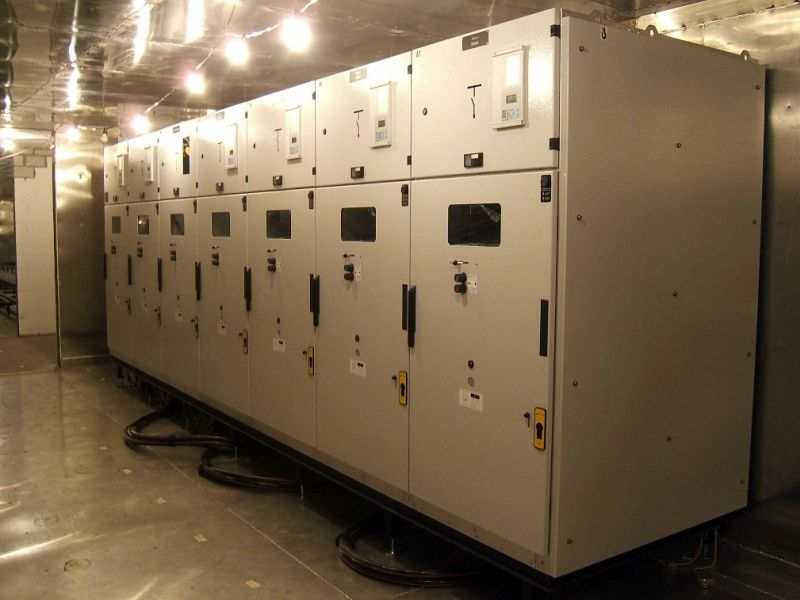

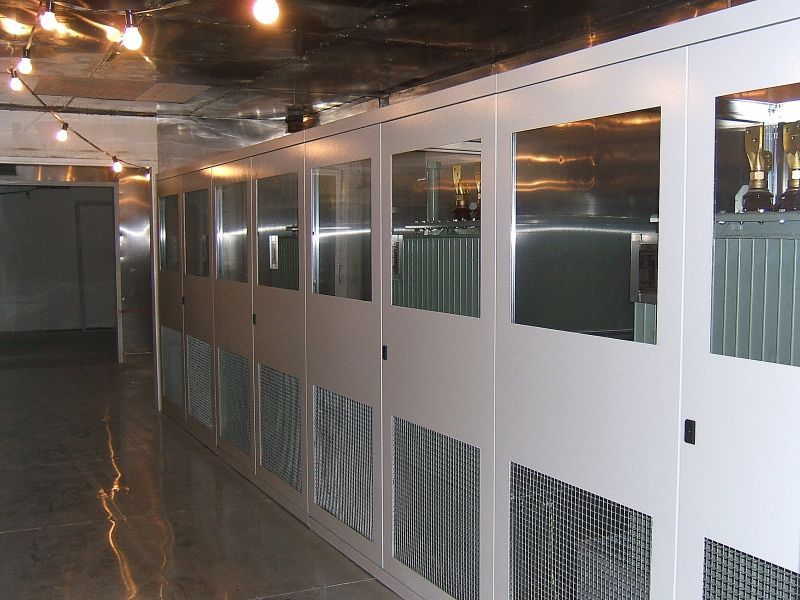

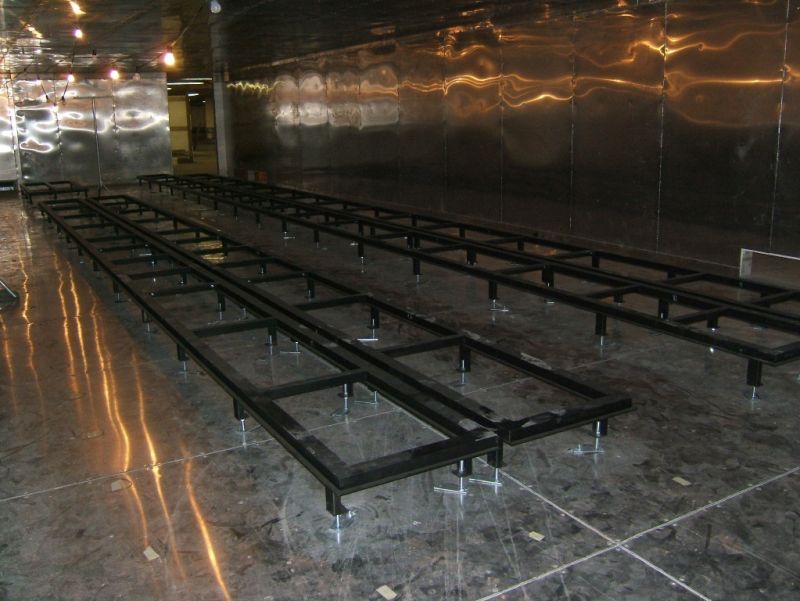

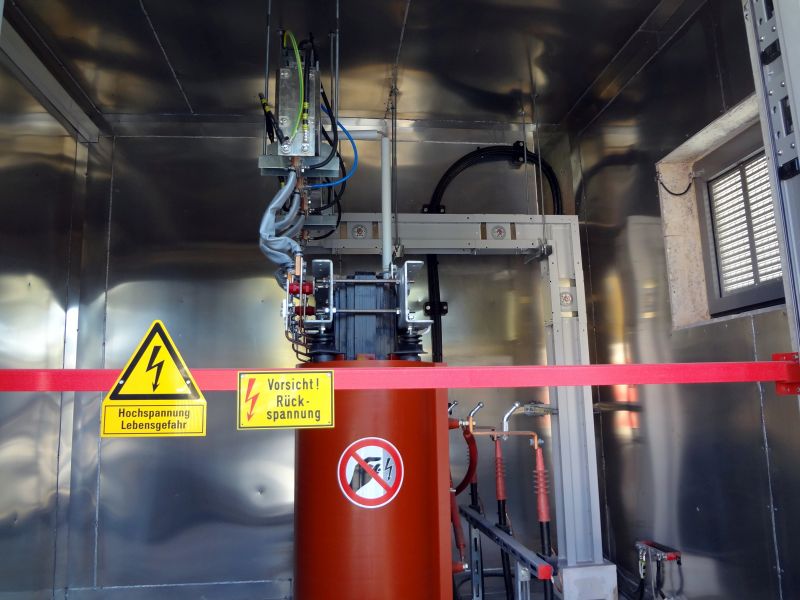

变压器站由三个房间组成，一个房间用于四台变压器，一个房间用于中压开关柜，一个房间用于低压配电。为了确保符合法律规定的限制，房间的六面都用 PowerShield^® 进行被动屏蔽。总面积超过 800 平方米的房间必须被屏蔽。
